Osiloskop Cihazı Kalibrasyonu

Osiloskop Cihazı Kalibrasyonu için bize buradan ulaşabilirsiniz.

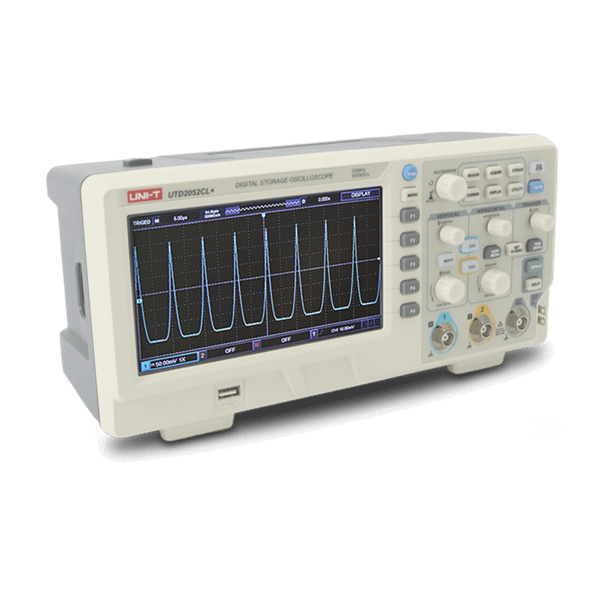

Osiloskop Nedir? Elektrik gerilimindeki zamana bağlı olarak gerçekleşen değişimlerin izlenmesini sağlayan ölçüm cihazlarına Osiloskop denir. Bu cihazlar elektrik geriliminin zamana bağlı olarak değişimini iki eksenli bir grafik olarak sunar.

Osiloskoplar voltmetre ile karıştırılmamalıdır. Elektrik gerilimini ölçmek için voltmetre kullanılır ancak bu bize sadece devredeki gerilimin büyüklüğünü veya yönünü vermektedir.

Osiloskop Nasıl Kullanılır?

Cihaz ekranında oluşan görüntünün Y ekseni ölçülen sinyalin genliğini veya şiddetini gösterir. X ekseni ise zamanı gösterir.

• Volts/ Div: Ekranda görünen karelerin dikey adımlarda kaç V gerilime denk düşeceğini ayarlayamaya yarar. 1mV ile 5V arasında çeşitli adımlarla değiştirme imkanı mevcuttur.
• Secs/Div: Ekrandaki sinyalin yatay çözünürlüğünü belirler. Her bir karenin kaç saniye, mili saniye ya da mikro saniyeyi temsil edeceğini ayarlamak içindir.
• AC/DC Coupling: Sinyalin referansının, DC ya da AC gerilim farkı şeklinde ayarlanmasını sağlar.
• Trigger: Dijital osiloskoplarda bulunur. Sinyal hangi seviyeye ulaştığında ölçmeye başlayacağı bu düğme ile ayarlanır. Görüntü düzensizse veya sağa sola doğru sıçramalar yapıyorsa  bu ayar gerekir.
• Horizontal Pos: Ekrandaki sinyalin yatay konumunu ayarlamak için gereklidir.
• Vertial Pos: Ekrandaki sinyalin dikey konumunu ayarlamak için gereklidir.
• Auto: Ölçülen sinyalin ekrana dikey veya yatay olarak sığması için otomatik olarak ayar yapar. Dijital modelleride vardır.
• Stop: Ölçülen sinyalin o anki halinin anlık bir görüntüsünü dondurarak incelememizi sağlar


  Osiloskop Çeşitleri Nelerdir?

  1. Dijital Osiloskop
  2. Analog veya Mekanik Osiloskop
  3. USB Osiloskop
  4. El Tipi Osiloskop

Osiloskop Cihazı Kalibrasyonu için bize buradan ulaşabilirsiniz.
